泰和安HY5716C總線消防電話分機接線安裝技術

1 泰和安HY5716C總線消防電話分機概述

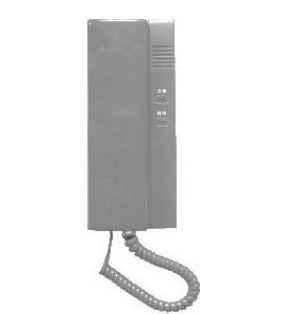

泰和安HY5716C 總線式消防電話分機（以下簡稱本機）是總線式消防電話系統的組成設備之一，須與總線式消防電話總機（以下簡稱總機）配合使用。當發生緊急情況時，摘下電話手柄呼叫總機。本機撥碼開關預置 7 位編碼，有效編碼范圍 1-99。0 及大于 99 的地址為無效地址。編碼可根據工程需要在安裝時設定。

2 泰和安HY5716C總線消防電話分機基本功能

2.1 摘下電話手柄呼叫總機，若總機應答，則本機與總機之間可以通話。

2.2 本機收到總機呼叫時自動振鈴。此時若本機舉機應答，則本機與總機之間可以通話。

2.3 本機正常監視狀態時，工作指示燈閃爍。

3 主要技術指標

工作環境：

環境溫度：0～40℃

相對濕度： ≤ 95％

大氣壓力：86～106kPa

環境噪聲：≤60dB

頻率響應： 300～3400Hz

振鈴聲級：≥70dB

待機狀態耗電：＜1.5mA

通話狀態耗電：＜25mA

寬 度：80mm 高 度：210mm 厚 度：48mm(包括手柄)

重 量（含包裝盒）：365g

安裝孔間距：135mm

4 安裝方法

4.1 從包裝箱取出本機，檢查外觀是否良好。本機為壁掛式安裝，可直接掛在墻壁上或掛在其它現場控制設備的側面，固定安裝掛孔在設備底座背面，安裝孔間距：135mm。

4.2 本機同總機之間通過兩總線相連，兩總線不分正負極性。安裝本機的導線應選用截面積大于 1.5 平方毫米的雙色雙絞線。

4.3 改變本機后部撥碼開關，可改變本機地址編碼。本機地址編碼設置可參見附錄 1。

4.4 本機應安裝在干燥、通風、無腐蝕性氣體的地方。

5 調試

5.1 調試時與總機配合試驗。預置好本機編碼、確定安裝和接線正確無誤后，接通總機電源。在總機上通過“設在線分機”功能操作，將本分機登錄到系統中。設置完成后，本機的“工作”指示燈閃爍。

5.2 當摘下電話手柄呼叫總機時，本機將聽到回鈴聲，等待總機應答?？倷C應答后，本機與總機接通，雙方實現通話。

5.3 本機摘機時，如果聽到忙音，應把手柄放回原處掛機。

5.4 如果總機呼叫本機，本機發出振鈴，同時呼叫指示燈閃爍，摘下本機手柄即可與總機通話。通話完畢，掛機，通話結束。

6 運行和維護

本機安裝調試后便可投入使用，正常工作狀態下綠色工作指示燈閃爍。若發現故障，可按以下建議進行問題的確認：

（1）首先，可使用萬用表判斷線路是否斷路或短路；

（2）其次，本機的號碼是否已經注冊為“在線”，確認編碼地址的正確性；

（3）再次，判斷是否是分機內部故障?？赏ㄟ^更換正常的分機來與本機進行比較。

若是線路的問題，用戶應能自行排除。若排除不是線路的問題后，請及時與生產廠家聯系。
