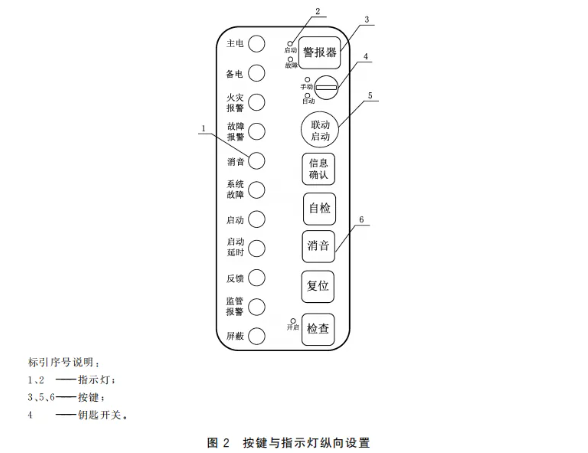

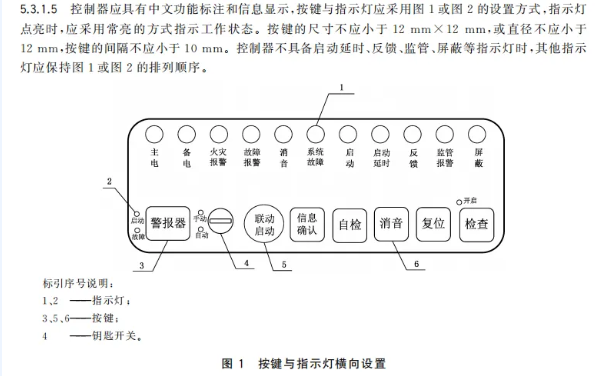

編制組調研了控制器產品的應用現狀和應用效果?？刂破鞯牟煌a(chǎn)企業具有不同的操作面板，操作按鍵和指示燈的布局也各不相同。消控室的管理人員和消防監督管理人員在使用時，需要掌握數十種火災控制器的的操作方式，增加了設備操作的難度。一旦發生火情，也增加了操作失誤引起火災擴散的風險。

控制器連接的通信線路分為：消防系統報警總線、消防系統聯動總線和消防系統設備控制總線。由于，消防系統設備控制總線是控制器與各類消防聯動控制設備之間傳送信息的通信線路，直接與設備的聯動控制相關，其可靠性和穩定性具有更高的要求。為了避免不同總線混用對聯動控制設備造成干擾，同時也為了便于火災自動報警系統中各類設備的管理，提出本條要求：“控制器的消防系統設備控制總線應采用獨立的通信線路，不應與消防系統報警總線、消防系統聯動總線共用”。

為了使指示燈更加醒目、清楚地指示控制器的狀態，此次修訂明確了各類信號指示燈的顏色，增加了控制器（聯動型）相關的狀態指示的要求。

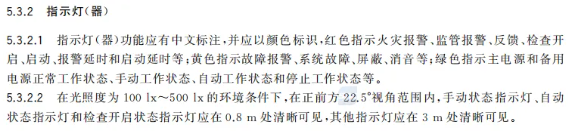

5.3.2.1條規定：“指示燈功能應有中文標注，并應以顏色標識，紅色指示火災報警、監管報警、反饋、檢查開啟、啟動、報警延時和啟動延時等；黃色指示故障報警、系統故障、屏蔽、消音等；綠色指示主電源和備用電源正常工作狀態、手動工作狀態、自動工作狀態和停止工作狀態等?！?005版標準中僅規定：“指示燈（器）功能應有標注?！贝舜涡抻喢鞔_：“指示燈功能應有中文標注”以便于產品在我國境內的使用。

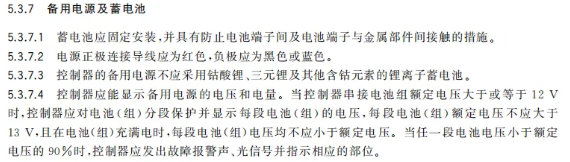

標準增加了與備用電源及蓄電池相關的防護措施（5.3.7.1）、導線顏色（5.3.7.2）、電池種類（5.3.7.3）、分段保護（5.3.7.4）的相關要求。

導線顏色是參考了電工、電子產品的規定，提出5.3.7.2條：“電源正極連接導線應為紅色，負極應為黑色或藍色”。

5.3.7.3條規定：“控制器的備用電源不應采用鈷酸鋰、三元鋰及其他含鈷元素的鋰離子蓄電池。”三元鋰電池具有更高的能量密度，電池內部材料的活性較高，一旦發生過充、短路等故障會引起劇烈的爆炸并產生明火。為了保證控制器的安全性能，提出了本條款的要求。

5.3.7.4條規定：“控制器應能顯示備用電源的電壓和電量。當控制器串接電池組額定電壓大于或等于12V時，控制器應對電池(組)分段保護并顯示每段電池(組)的電壓，每段電池(組)額定電壓不應大于13V，且在電池(組)充滿電時，每段電池(組)電壓均不應小于額定電壓。當任一段電池電壓小于額定電壓的90%時，控制器應發出故障報警聲、光信號并指示相應的部位。”編制組在調研控制器的應用情況過程中，發現很多報警控制器的備用電源處于故障狀態，有的已無法供電，有的供電時間不足30min，極大的降低了控制器產品的可靠性。

運行數據存儲單元用于記錄控制器的工作狀態和各類操作信息，可以獲得客觀、完整的消防設施運行記錄，督促消防設備管理人員及時處理各類事件，有助于提升使用單位的消防安全管理水平和重點崗位人員的工作責任心；有利于消防監督過程規范化、制度化、科學化，在一定程度上可以減輕消防官兵在執法過程中的工作量，提高工作效率；可以再現火災事故發生、發展、蔓延過程中現場的火災報警控制相關數據，幫助火災調查人員了解火災蔓延過程中各類數據的變化情況，為確定起火時間、區域，分析火災原因，提供真實、客觀的依據。因此，本文件增了運行數據存儲單元的要求。

5.3.9條規定：“控制器的運行數據存儲單元應為獨立可拆卸結構，采用金屬外殼，外殼防護等級（IP代碼）不應低于GB/T 4208-2017中IP54的要求，功能應滿足附錄B的要求?！?/span>

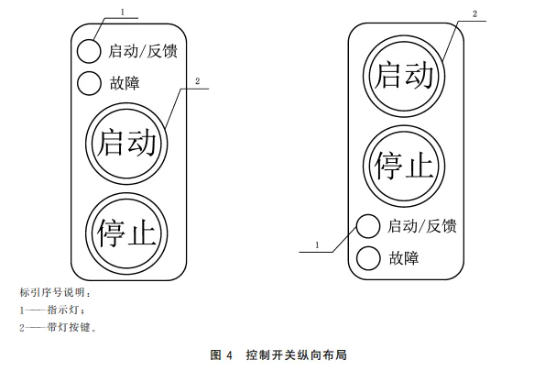

控制器的聯動控制功能，起到火災報警狀態下啟動各類消防設施的作用。在自動控制狀態下，控制器可以根據聯動控制邏輯自動啟動控制輸出；在手動控制狀態下，需要通過手動操作，啟動控制輸出?？刂破鞯摹笆謩?dòng)/自動”狀態轉換，是采用轉換鑰匙的方式實現的。為了防止由于“手動/自動”狀態轉換鑰匙丟失，無法快速啟動控制輸出的情況，標準提出手動控制狀態下的快速聯動啟動功能，增加了“聯動啟動控制按鈕（鍵）的要求”。

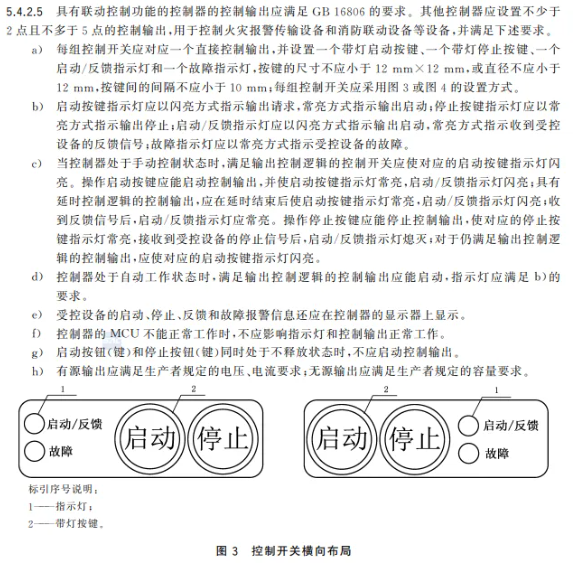

控制器在使用過程中，需要控制火災報警傳輸設備和消防聯動設備。此次修訂規定“控制器應設置不少于2點且不多于5點的控制輸出”。增加次條款的目的是提高控制器的控制能力，滿足部分小容量系統工程的需求。在部分小容量的火災自動報警系統中，僅需要少量的控制輸出，如果采用消防聯動控制器不僅增加了成本，還造成了資源的浪費。因此，此次標準修訂增加了控制輸出的要求，在少于5個控制輸出點的情況下，可以使用控制器。

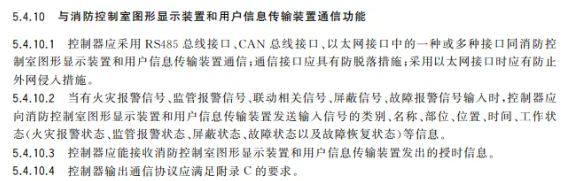

現有的控制器控制消防聯動控制設備時，通常采用兩種方式：一種是控制器通過輸出模塊與消防聯動控制設備的輸入節點進行連接；一種是通過總線通信的方式進行信息傳送。顯而易見，通過總線通信的方式可以大大減少電纜的布設量，信息傳送也更加靈活，具有更好的擴展性。但是，控制器與消防聯動控制設備尚無統一的通信協議，不同生產企業的控制器和消防聯動控制設備難以實現信息傳送，限制了火災自動報警系統集成技術的發展。
