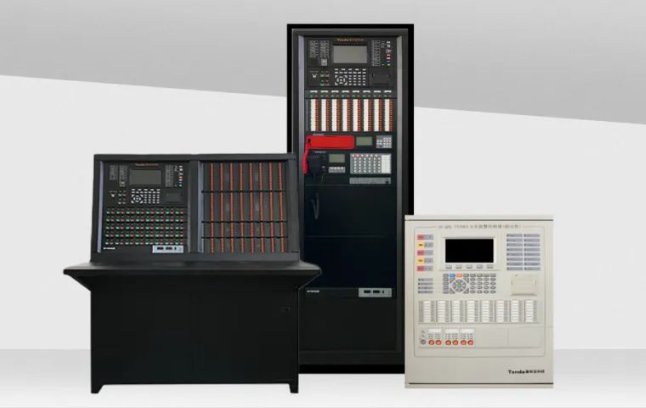

在現代建筑消防系統中，消防主機（火災報警控制器）作為整個報警系統的大腦，承擔著探測、接收、處理和聯動控制的核心功能。泰和安作為國內較為常見的消防主機品牌，其設備在住宅小區、寫字樓、商場、工廠等場所被廣泛應用。然而在實際運行與維護過程中，消防主機有時會提示“未定義通訊故障”。這一類故障信息表面上看不指向明確的故障原因，給值班人員與維護工程師排查帶來一定難度。

一、“未定義通訊故障”概念與表現

1. 概念界定
   “未定義通訊故障”通常指的是消防主機在與外設（如分機、探測器、模塊、聯動設備、遠程監控系統等）進行數據交換時，檢測到通信異常但無法將異常歸類為主機預設的某一具體通信錯誤編碼（例如短路、斷路、串擾、地址沖突、校驗失敗等），或主機接收到的數據包格式或內容不符合解析規則，從而以“未定義”或“未知”類告警提示運維人員。

2. 常見表現形式

• 主機面板或遠程監控平臺顯示“未定義通訊故障”或類似文字提示；

• 伴隨報警音或指示燈變化（黃色或紅色故障指示）；

• 部分區域信號丟失、某些探測器或模塊無法響應查詢；

• 故障為間歇性或持續性，可能在通信鏈路恢復后自行消失。

二、可能的原因分析
“未定義通訊故障”并非單一原因所致，通常為多種因素疊加或邊緣異常導致。可從硬件、線路、設備軟件與配置以及外部環境四大類進行分析。

線路與連接問題

• 線纜老化或破損：長期敷設的屏蔽雙絞線、通信總線線芯因老化、嚙咬、壓迫或機械損傷造成間斷或接觸不良，信號時斷時續，主機判定為未知通訊異常。

• 接地與屏蔽問題：屏蔽層未正確接地或接地回路存在干擾，導致共模干擾，通信幀損壞或校驗失敗。

• 接頭、接線端子松動：現場接線不牢固、接線端子氧化或螺絲松動，造成高阻接觸，出現偶發性通信異常。

• 線路接錯或分支不當：總線拓撲錯誤、分支長度超標或分支點未按規范布置，導致時延或信號衰減異常。

設備硬件故障

• 分機或模塊硬件故障：分機主板、通信接口芯片或電源模塊出現故障，產生異常幀或無響應。

• 探測器異常：個別探測器內部電路異常，發送非法數據或占用錯誤地址，引發主機解析失敗。

• 主機通信接口故障：主機的串口、網口或?qū)Ｓ每偩€接口損壞或驅動電路異常，導致不能正確解析下級設備數據。

• 電源問題：供電電壓不穩、干擾或紋波過大，導致通信芯片工作異常。

軟件、配置與協議相關

• 固件兼容性問題：主機與某些新型號或第三方模塊之間存在協議細微差異或固件兼容性缺陷，導致部分數據格式無法被識別。

• 地址沖突或重復：現場設備地址設置重復或配置錯誤，觸發異常數據交互，使主機無法判斷通信來源。

• 配置錯誤：主機參數或分機參數配置不當（如通信波特率、協議版本、設備數量設置錯誤等），造成通信異常。

• 數據包校驗或超時：通信過程中數據包校驗失敗或響應超時，若異常形式未被主機固化為具體編碼，則表現為未定義故障。

外界電磁與網絡干擾

• 電磁干擾（EMI）：強電設備（如電動機、變頻器、高壓設備）產生的電磁噪聲耦合到通信線，破壞數據完整性。

• 無線干擾：若系統采用無線中繼或與樓宇自控系統共享通信通道，無線噪聲或沖突可能導致丟包、錯幀等。

• 網絡設備（交換機、防火墻）異常：對于采用以太網或基于IP的監控系統，中間網絡設備配置或故障引起的包丟失、NAT、端口阻塞等會導致通信異常。

外部操作與人為因素

• 施工干擾：在設備運行期間的維修、線路施工導致短時通信中斷或信號污染。

• 非授權更改：現場人員誤操作更改設備地址、參數或接線順序。

• 軟件升級未完成或中斷：固件升級過程中斷或升級與回退不一致，導致協議不穩定。

三、對系統安全運行的影響
“未定義通訊故障”若不及時查明并處理，可能帶來如下隱患：

• 報警信息延遲或丟失：局部探測器無法與主機正常通信會導致火警無法及時上報或產生誤報。

• 聯動失效：聯動電器（排煙、風閥、消防泵啟停等）因通訊異常無法觸發，影響火災處置效果。

• 誤判與頻繁告警：間歇性通訊異?？赡芤l(fā)頻繁故障告警，干擾值班人員判斷。

• 影響消防監控聯網：遠程監控平臺接收信息不完整，影響監管部門與運維單位對系統狀態的掌握。

四、排查思路與步驟（實踐性操作流程）
在面對“未定義通訊故障”時，建議按照從簡單到復雜、從外到內的順序開展排查，既保證人身安全，也提高效率。

初步記錄與觀察

• 記錄故障時間、故障頻率（持續/間歇）、是否伴隨其他指示（故障燈、聲響）和故障發生前后現場是否有施工或強電設備啟停。

• 檢查遠程監控、報警日志與歷史告警，確認是否有特定設備或區域?qū)?yīng)異常。

電源與供電檢查

• 檢查主機與分機的直流/交流供電是否正常、接線是否牢固，測量供電電壓是否在允許范圍內。

• 檢查電源濾波、隔離設備與接地是否正確，排除電源引起的通信不穩定。

通信線路與接頭檢查

• 逐段檢查通信總線線纜是否完整、絕緣是否損壞、有無機械壓痕或嚙咬痕跡。

• 檢查并緊固連接端子、接頭；必要時對懷疑段落做短時替換或用已知良好線纜替換試驗。

• 使用網絡/通信測試儀測量線纜阻抗、短路與開路情況，判斷是否存在線路缺陷。

局部設備逐一排查

• 通過主機或分機的在線設備列表，定位無法響應或異常設備編號。對該設備斷電重啟或現場檢查其地址與參數設置。

• 若某個探測器或模塊頻繁觸發故障，可短時隔離（斷開該支路）觀察故障是否消失，以確認故障源頭。

軟件與配置核對

• 核對主機與各分機、模塊的協議版本、固件版本以及參數設置（波特率、設備地址、通信端口等）。

• 檢查是否近期進行了固件升級，若升級后出現問題，可與廠商聯系核實兼容性或回退固件進行驗證。

干擾源排查

• 調查現場是否有強電設備開啟、變頻器工作或大型電焊、切割等作業，嘗試在排除這些干擾源時觀察通信是否穩定。

• 檢查通信線是否與強電電纜并行敷設，必要時調整敷設路徑或增加屏蔽與隔離。

使用診斷工具與抓包分析

• 對支持診斷的總線或以太網通信，利用診斷工具抓包分析通信幀，查看是否存在錯誤幀、校驗失敗或異常源地址。

• 若無法讀取有效數據，結合主機廠商提供的調試程序或技術支持進行深度分析。

與廠商技術支持協同

• 對于無法通過常規手段定位的“未定義”異常，建議將主機日志、抓包記錄、設備配置表與現場照片一并提交給泰和安廠商技術支持，請求固件級或協議級診斷。

• 在廠商指導下進行有序的固件升級、配置調整或更換疑似問題模塊。

五、處理原則與具體對策

臨時隔離與保障功能

• 在故障未確定前，優先保證重要防護區的報警聯動功能不受影響。對疑似故障支路可暫時隔離并安排巡檢，以降低誤報干擾與維持關鍵聯動。

更換法與回歸測試

• 在定位到疑似設備或線纜后，可采用更換法（替換疑似故障模塊或線纜）驗證問題是否解決。更換后需進行聯動與通信回歸測試，確保系統恢復正常。

記錄與復盤

• 每次故障處理過程應詳細記錄時間、操作、測試數據與最終結論，以便后續分析與經驗積累，同時為監管檢查或責任認定提供依據。

安全合規

• 故障維護與線路檢修應遵循消防設施維護相關法規與規范，確保檢修操作不影響消防系統在火災狀態下的可靠性。同時施工期間應做好臨時火災監護與風險防控。

六、預防建議

規范布線與定期巡檢

• 嚴格按規范進行通信總線與電源線路布設，避免與強電并行敷設，采用合格線纜與接頭，并定期開展目視檢查與電氣性能測試。

設備與固件管理

• 統一管理設備型號、地址與固件版本，升級固件前在測試環境驗證兼容性，并保存升級記錄與固件包備份。

加強接地與屏蔽措施

• 對通信屏蔽層和設備機箱接地進行規范化處理，避免地環路與共模干擾，必要時使用隔離器或光耦隔離通信鏈路。

干擾源控制

• 在建設與運維階段識別潛在強電干擾源，合理分區與隔離，必要時采用濾波、隔離變壓器或差分收發器增強抗干擾能力。

建立故障監控與日志分析機制

• 將主機日志、通信質量指標納入日常監測范圍，使用集中監控平臺對異常趨勢進行預警，提前發現潛在故障隱患。
